T40系列軸流通風機

簡介

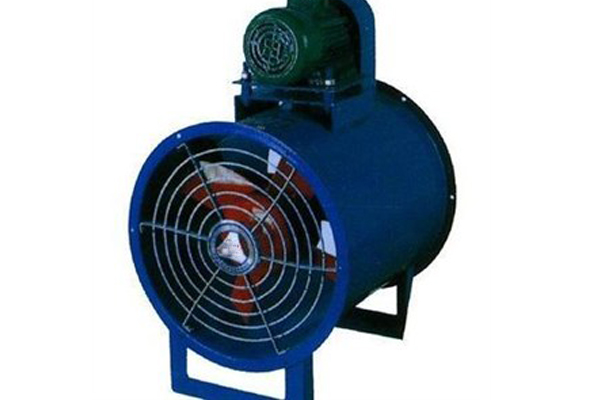

        T40I型軸流通風機系在原T30型的基礎上進行改造、設計的，空氣效率從原來的69%提高到84%。該軸流通風機由葉輪、機殼、集風器等三部分組成。是一種結構簡單，噪聲小的低壓軸流通風機。其輸送的氣體必須是清潔、干燥，不得混有雜質和過多的水蒸汽及腐蝕性氣體，其溫度不得超過45度。

T40系列軸流通風機

性能參數

機號
轉速
葉片角度
風量(m3/h)
風壓(Pa)
軸功率
電機功率
噪聲dB(A)
2.5
2900
15
1130
125
0.0578
0.09
67
20
1451
138
0.0783
0.09
69
25
1861
140
0.0992
0.12
70
30
2009
149
0.1145
0.12
71
35
2272
184
0.1657
0.18
73
1450
15
565
31
0.0072
0.025
52
20
724
34
0.0098
54
25
932
35
0.0124
55
30
1012
37
0.0143
56
35
1141
46
0.0207
58
3
2900
15
1951
180
0.144
0.18
72
20
2498
199
0.195
0.25
74
25
3218
202
0.247
0.25
74
30
3418
215
0.285
0.37
76
35
3931
266
0.413
0.55
77
1450
15
976
45
0.018
0.09
57
20
1249
50
0.0244
59
25
1609
51
0.0308
61
30
1739
54
0.0356
61
35
1958
67
0.0516
64
3.5
2900
15
3100
245
0.311
0.37
76
20
3971
272
0.422
0.55
78
25
5119
274
0.533
0.55
79
30
5519
292
0.615
0.75
80
35
6279
363
0.892
1.1
81
1450
15
1552
62
0.0389
0.06
61
20
1980
68
0.0528
0.06
61
25
2560
69
0.0666
0.09
64
30
2761
74
0.0769
0.09
65
35
3121
90
0.1113
0.12
67
4
2900
15
4630
321
0.605
1.1
80
20
5918
355
0.822
1.1
82
25
7639
359
1.039
1.1
83
30
8240
382
1.200
1.5
84
35
9310
473
1.732
2.2
85
1450
15
2318
80
0.0756
0.25
65
20
2959
88
0.1027
67
25
3820
90
0.1299
68
30
4118
95
0.1500
69
35
4658
119
0.2168
72
5
1450
15
4522
125
0.2231
0.75
71
20
5789
138
0.314
73
25
7448
140
0.396
74
30
8050
149
0.457
75
35
9090
184
0.662
77
960
15
2992
54
0.0669
0.25
62
20
3830
61
0.0909
64
25
4939
62
0.1149
65
30
5332
66
0.1327
66
35
6019
81
0.1920
68
6
1450
15
7808
180
0.575
1.1
76
20
9990
200
0.780
1.1
78
25
12899
202
0.983
1.1
80
30
13900
215
1.138
1.5
80
35
15700
267
1.650
2.2
81
960
15
5159
79
0.167
0.75
67
20
6610
87
0.227
69
25
8510
88
0.286
71
30
9202
94
0.331
72
35
10400
117
0.476
74
7
1450
15
12398
245
1.240
1.5
78
20
15901
272
1.690
1.5
79
25
20498
274
2.130
2.2
80
30
22100
294
2.470
3
81
35
25178
363
3.570
4
83
960
15
8201
108
0.360
0.75
71
20
10501
119
0.490
0.75
73
25
13500
121
0.619
0.75
74
30
14602
128
0.715
0.75
75
35
16499
159
1.034
1.1
76
8
1450
15
18500
321
2.430
3
79
20
23699
355
3.290
4
80
25
30499
359
4.160
5.5
81
30
33001
381
4.810
5.5
83
35
38099
473
6.960
7.5
84
960
15
12301
140
0.703
1.1
75
20
15700
156
0.954
1.1
77
25
20200
158
1.210
1.5
78
30
21802
168
1.400
1.5
78
35
24052
208
2.020
2.2
80
9
960
15
17399
177
1.270
1.5
77
20
22298
197
1.720
2.2
78
25
28699
199
2.180
2.2
79
30
31100
212
2.510
3
80
35
35100
263
3.640
4
81
10
960
15
24001
220
2.150
2.2
79
20
30701
243
2.910
3
80
25
39499
246
3.680
4
81
30
42700
262
4.260
5.5
82
35
48200
323
6.150
7.5
83

上一


   T40型軸流通風機用途

（1）T40型軸流通風機可用作一般工廠、倉庫、辦公室、住宅內通風換氣或加強暖氣散熱之用。若將機殼去掉則可作自由風扇用。也可在較長的排氣管道內間隔串聯安裝，以提高管道中的風壓。

（2）該系列產品，按葉輪直徑不同共分成10種機號，依次排列為No.21/2、3、31/2、4、5、6、7、8、9、10等。每一種機號葉片又可安裝成15°、20°、25°、30°、35°等5種角度。

（3）該系列產品均采用葉輪直接裝在電動機軸上的直聯結構。在葉輪圓周速度不超過60m/s條件下配用3種轉速：2900r/min、1450r/min、960r/min.面對進風口方向看葉輪為逆時針轉動。

（4）通過軸流通風機的氣體應無腐蝕性及顯著粉塵，其溫度不得超過45℃.
