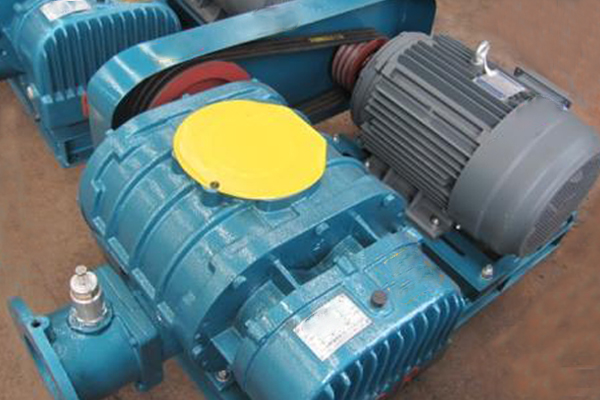

3L42WC水冷型羅茨鼓風機
簡介
3L系列羅茨鼓風機是我公司吸收了日本、德國等國家的先進經驗，在L系列風機的基礎上開發的一種新型高效節能、低噪音的產品。該羅茨鼓風機采用CAD軟件設計和先進的數控加工工藝，確保風機的優良性能。3L42WC水冷型的整機設計緊湊，結構簡單，與L系列風機相比，維修更方便。廣泛地用于污水處理、冶金、電力、化工、石油、水產養殖、食品輕工等部門的氣力輸送。
技術參數
風機型號 | 轉速n r/min | 升壓 Δp | 進口流量Q m3/min | 軸功率Kw | 配套電機 | 噪音dB(A) | 整機重Kg | ||
Kpa | mmH2O | 型號 | 功率Kw | ||||||
3L42WC | 1100 | 9.8 | 1000 | 13.45 | 4.40 | Y132S-4 | 5.5 | ||
19.6 | 2000 | 12.70 | 6.76 | Y132M-4 | 7.5 | ||||
29.4 | 3000 | 12.08 | 9.25 | Y160M-4 | 11 | ||||
39.2 | 4000 | 11.68 | 11.75 | Y160L-4 | 15 | ||||
49 | 5000 | 11.25 | 14.38 | Y180M-4 | 18.5 | ||||
58.8 | 6000 | 10.88 | 17.00 | Y180M-4 | 18.5 | ||||
68.6 | 7000 | 10.56 | 19.70 | Y180L-4 | 22 | ||||
風機型號 | 轉速n r/min | 升壓 Δp | 進口流量Q m3/min | 軸功率Kw | 配套電機 | 噪音dB(A) | 整機重Kg | ||
Kpa | mmH2O | 型號 | 功率Kw | ||||||
3L42WC | 1200 | 9.8 | 1000 | 14.87 | 4.90 | Y132S－4 | 5.5 | ||
19.6 | 2000 | 14.15 | 7.42 | Y160M－4 | 11 | ||||
29.4 | 3000 | 13.52 | 10.10 | Y160L－4 | 15 | ||||
39.2 | 4000 | 13.10 | 12.82 | Y160L－4 | 15 | ||||
49 | 5000 | 12.68 | 15.56 | Y180M－4 | 18.5 | ||||
58.8 | 6000 | 12.32 | 18.40 | Y180L－4 | 22 | ||||
68.6 | 7000 | 12.00 | 21.22 | Y200L－4 | 30 | ||||
1310 | 9.8 | 1000 | 16.32 | 5.45 | Y132M－4 | 7.5 | |||
19.6 | 2000 | 15.65 | 8.50 | Y160M－4 | 11 | ||||
29.4 | 3000 | 15.06 | 11.32 | Y160L－4 | 15 | ||||
39.2 | 4000 | 14.55 | 14.34 | Y180M－4 | 18.5 | ||||
49 | 5000 | 14.16 | 17.35 | Y180M－4 | 18.5 | ||||
58.8 | 6000 | 13.78 | 20.40 | Y180L－4 | 22 | ||||
68.6 | 7000 | 13.46 | 23.47 | Y200L－4 | 30 | ||||
風機型號 | 轉速n r/min | 升壓 Δp | 進口流量Q m3/min | 軸功率Kw | 配套電機 | 噪音dB(A) | 整機重Kg | ||
Kpa | mmH2O | 型號 | 功率Kw | ||||||
3L42WC | 1600 | 9.8 | 1000 | 20.50 | 8.25 | Y160M－4 | 11 | ||
19.6 | 2000 | 19.75 | 12.05 | Y160L－4 | 15 | ||||
29.4 | 3000 | 19.15 | 15.85 | Y180M－4 | 18.8 | ||||
39.2 | 4000 | 18.67 | 19.70 | Y180L－4 | 22 | ||||
49 | 5000 | 18.25 | 23.55 | Y200L－4 | 30 | ||||
58.8 | 6000 | 17.90 | 27.40 | Y200L－4 | 30 | ||||
68.6 | 7000 | 17.70 | 31.35 | Y225S－4 | 37 | ||||
產品特點
羅茨鼓風機葉輪采用了復合型線，增加了一道密封面，泄漏少、效率高。在相同機型、相同壓力條件下能耗下降5-8%。
采用了國際先進的逆流冷卻技術，使氣流脈動更加平緩、排氣溫度明顯地下降6-8℃，在高壓條件（＞68.8KPa）時尤為明顯，排氣溫度下降10-30℃，同時噪聲降低6-10dB(A)。
軸承座部采用了離心式甩油機構，確保風機終身不會漏油。
采用徑向與平面相結合的組合迷宮密封，使氣體泄漏更少。
葉輪經過嚴格的動平衡試驗，平衡精度高于6.3級的國家標準規定，達到5.6級以上，因而整機幾乎無振動。
齒輪采用優質碳素鋼低碳合金鋼，經高頻淬火后磨齒，齒輪精度達5級。
3L42WC水冷型的整機設計緊湊，結構簡單，與L系列風機相比，維修更方便。
